HAMAMATSU滨松 H15620-45 光电倍增管模块
详细参数
| 光阴极面区域形状 | 圆形 |
|---|---|
| 光阴极面区域尺寸 | Φ1.6 mm |
| 波长（短） | 950 nm |
| 波长（长） | 1400 nm |
| 波长（峰值） | 1300 nm |
| 尺寸 (W x H x D) | 80 mm x 60 mm x 126 mm |
| 输入电压 | +4.5 至 +5.5 V |
| 最大值 输入电压 | +5.5 V |
| 最大值 输入电流 | +100 mA |
| 最大值 输出信号电流 | 1 µA |
| 最大值 控制电压 | +0.9 V |
| 建议的控制电压调节范围 | +0.5 至 +0.8 V |
| [阴极] 辐射灵敏度典型值 | 21 mA/W |
| [阳极] 辐射灵敏度典型值 | 2.1 x 104 A/W |
| [阳极] 暗电流典型值 | 13 nA（PMT 温度 -30°C） |
| [阳极] 暗电流最大值 | 130 nA（PMT 温度 -30°C） |
| [时间响应] 上升时间典型值 | 0.9 ns |
| 波纹噪声（峰间）最大值 | 0.6 mV |
| 建立时间最大值 | 0.2 s |
| 工作环境温度 | +5 至 +35 °C |
| 储存温度 | -20 至 +50 °C |
| 重量 | 720 g |
制冷规格
| 参数 | H15620 系列 | 单位 |
|---|---|---|
| 冷却方法 | 热电制冷 | - |
| 最高冷却温度 (ΔT) | 65 | ℃ |
| 达到最高冷却温度的时间 | 大约 20 | min |

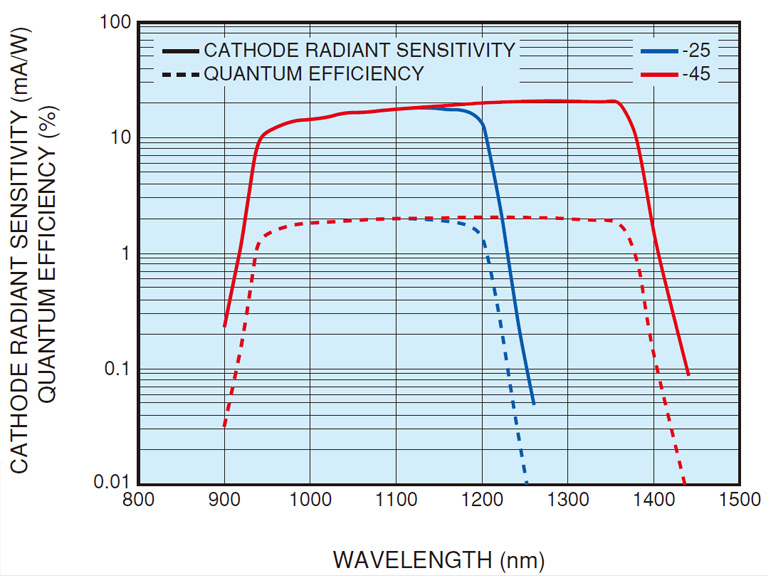

光谱灵敏度特性（典型值）

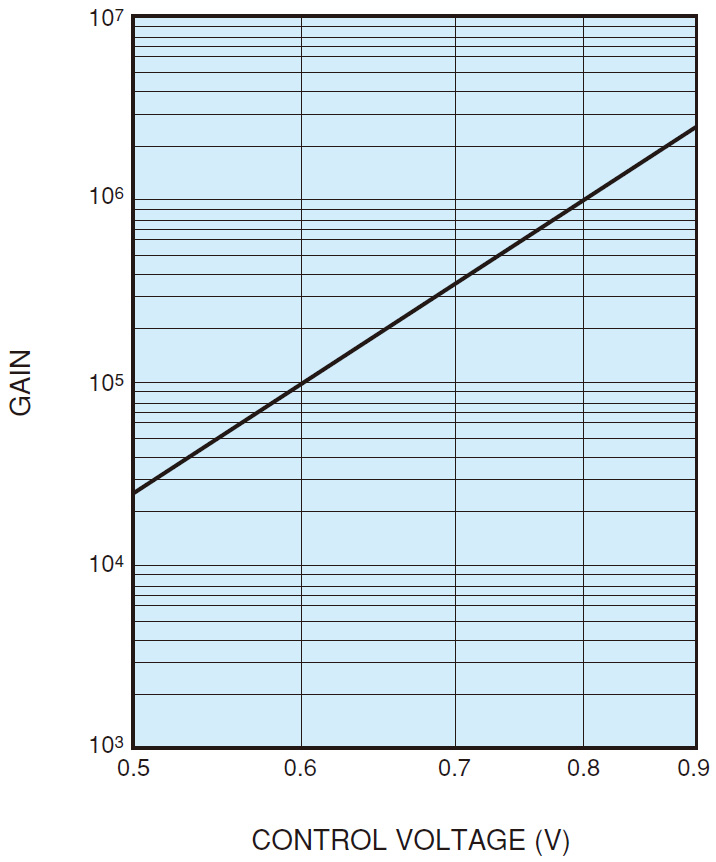

增益（典型值）

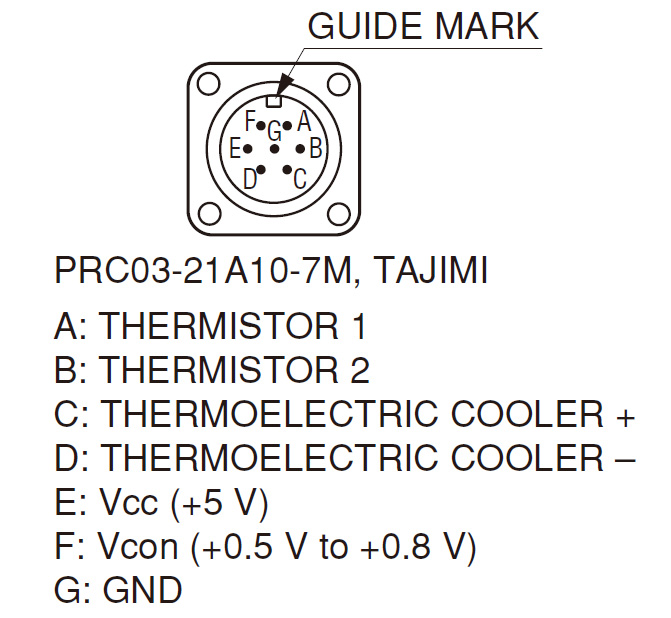

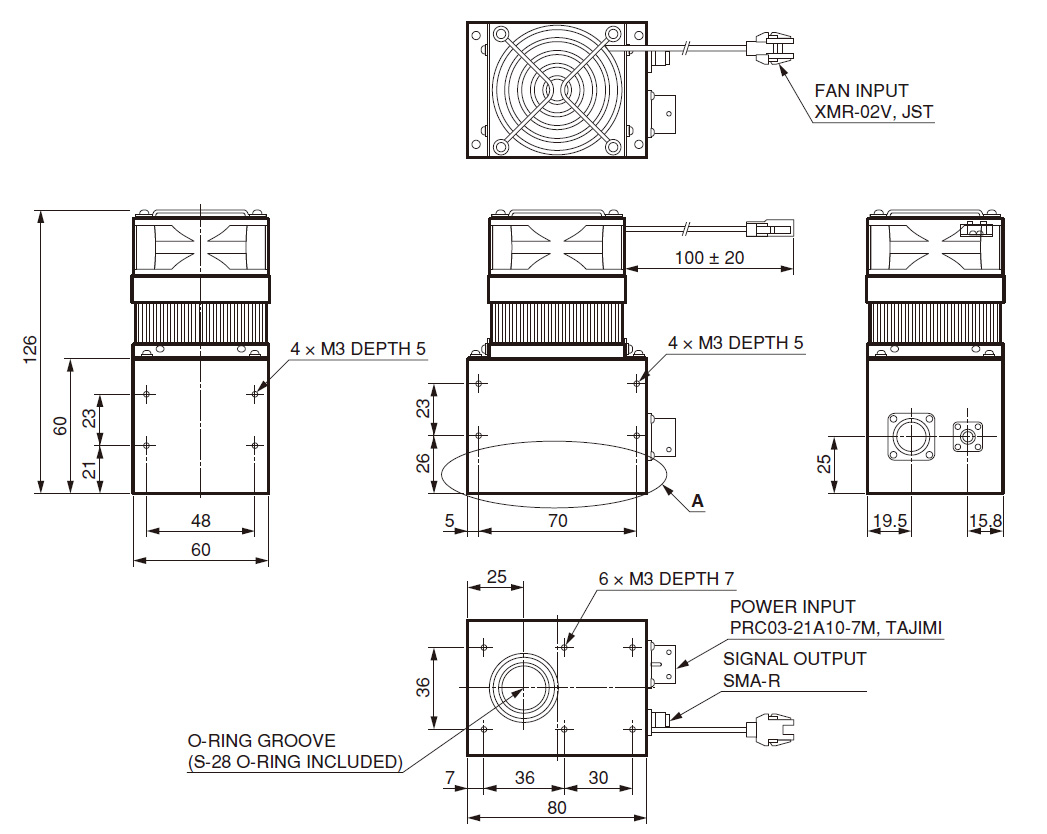

外形尺寸图（单位：mm）

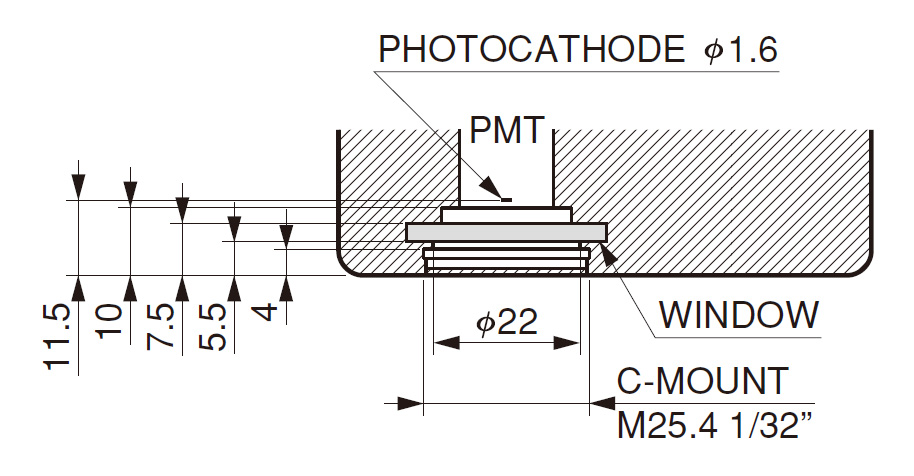

剖面图
