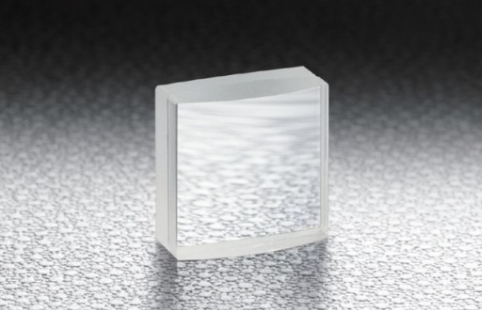

SIGMA 西格玛 CDL-1515-50PM 消色差双胶合柱面透镜

13249819590

在整个可见光区域实施了优化设计，焦距的一致性好。
◦线像的方向和柱面镜的边（记号B）平行，调整方便。
◦可以代替分光光度计的窄缝使用。

更多信息
目录编号	W3198
RoHS	是
CE	否
资料下载
图纸下载
信息	▶承接订制非标尺寸或焦距的同类透镜。 ▶另外备有专门的柱面镜支架（CHA）。 WEB参照/カタログコードW4022
注意	▶此类消色差双胶合柱面透镜对光束入射方向有要求。请将平行光束从曲率半径较小侧（侧面箭头所指示侧）入射。否则，线像会变粗。 ▶在母线方向（B方向），既没有消色差或消球差功能，也没有汇聚功能。 ▶入射一个线光源，无法等到一束平行光，其在母线方向（B方向）是发散的。如希望得到很细的线像，必须入射一束很平行的光束。
A×B	15×15mm
镀膜	防反射多层膜
边缘厚度 te	4.7mm
表面质量	60−40
后焦距 fb	46.38mm
焦距ｆ	50mm
设计波长	兰色：486.1nm，绿色：546.1nm，红色：656.3nm
中心厚度 tc	6mm
有效直径	外形尺寸的90%正方形的内接圆
激光损伤阈值(参考值)	0.3J/cm²(脉冲宽10ns，重复频率20Hz)
粘接剂	紫外固化型粘接剂
