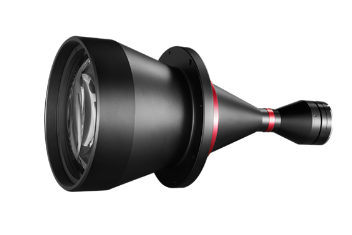

COOLENS视清 DTCM71M-190H-M58-AL 双远心镜头(大靶面)
  • COOLENS视清 DTCM71M-190H-M58-AL 双远心镜头(大靶面)

COOLENS视清 DTCM71M-190H-M58-AL 双远心镜头(大靶面)

13249819590

COOLENS视清       DTCM71M-190H-M58-AL        双远心镜头(大靶面)


基本参数

支持CCD尺寸(Φmm)

39

物方视场FOV(Φmm)

190

放大倍率β(x)

0.205

物方工作距WD(mm)

330±5

像方F/#

6.5

物方景深DOF(mm)

±10.5@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

858±5

镜头总长(mm)

516.4

镜头接口

M58

净重(KG)

10.2

像方MTF30(lp/mm)

>135

视野范围（mmxmm）

CHR 70M (31.0x21.7)

151.2x105.9


结构图

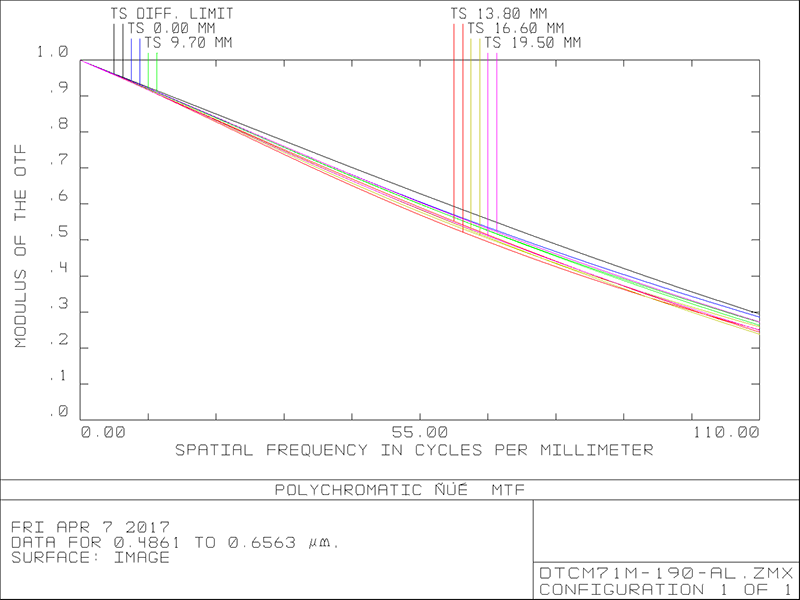

MTF曲线
