COOLENS视清        DTCM71M-72-M58-AL       双远心镜头(大靶面)


基本参数

支持CCD尺寸(Φmm)

39

物方视场FOV(Φmm)

72

放大倍率β(x)

0.542

物方工作距WD(mm)

178±3

像方F/#

11.5

物方景深DOF(mm)

±2.7@F20

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

485±3

镜头总长(mm)

295.2

镜头接口

M58

净重(KG)

1.7

像方MTF30(lp/mm)

>75

视野范围（mmxmm）

CHR 70M (31.0x21.7)

57.2x40.0

结构图

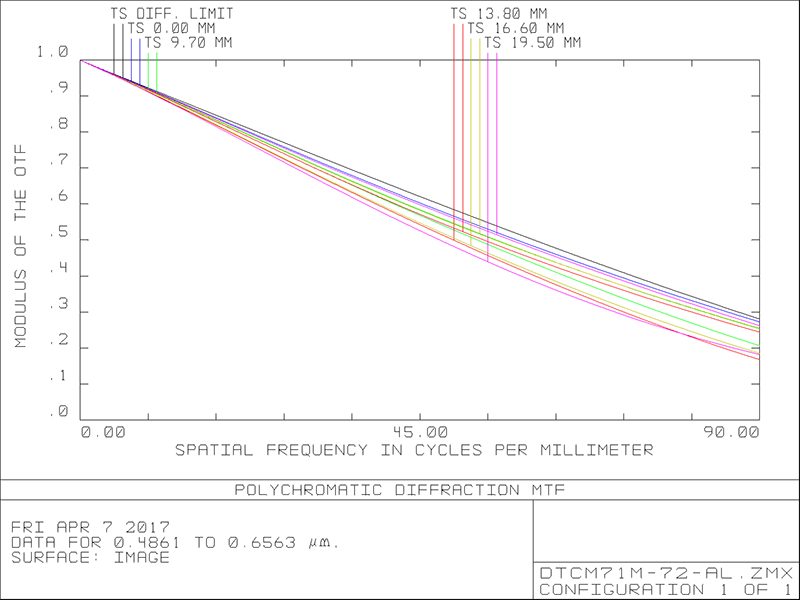

MTF曲线
