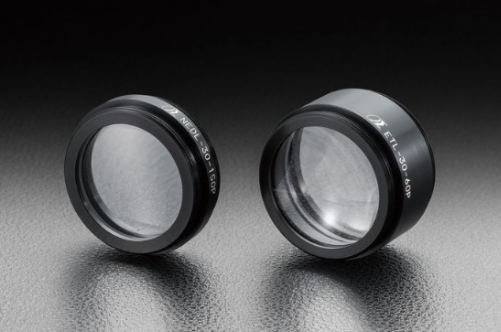

SIGMA 西格玛 NEDL-30-150P 准分子激光用聚光透镜
由2枚或3枚球面透镜的组成，校正了球差和慧差。
◦也可以作为KrF准分子激光（248nm），YAG激光的4次谐波（266nm），3次谐波（355nm）的聚光透镜使用。
◦NA0.1以下的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。（ETL为0.25以下）
◦也可以作为KrF准分子激光（248nm），YAG激光的4次谐波（266nm），3次谐波（355nm）的聚光透镜使用。
◦NA0.1以下的透镜，对准直激光成像后的焦点光斑直径几乎接近衍射极限。（ETL为0.25以下）
| 目录编号 | W3082 | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RoHS | 是 | ||||||||||||||||||
| CE | 否 | ||||||||||||||||||
| 资料下载 | |||||||||||||||||||
| 图纸下载 | |||||||||||||||||||
| 信息 | ▶承接制造产品目录之外的高能量脉冲激光或指定波长的产品。 ▶按照客户技术指标，可以进行数百个量级的批量生产。 ▶为了保护透镜以避免被激光加工时溅出的粉末所损伤，可以配置另外销售的保护窗玻璃。 WEB参照/カタログコードW3081 ▶关于各波长的焦距，请参考『焦距随波长变化关系表』。 | ||||||||||||||||||
| 注意 | ▶聚光透镜令无限远物体成像于焦点位置，或将点光源转化为平行光。如果要对近距离的物体进行成像，透镜的光学性能将不能得到充分发挥。 ▶入射光要从指定方向进入聚光透镜，一定要使平行光从上面（刻图章为正立文字）入射到透镜中。如果入射光从反方向射入透镜，将导致球差恶化，焦点光斑变大，成像模糊。 ▶在设计波长之外的条件下使用时，导致球差恶化，透过率降低。 ▶使用大功率激光器，或在热源附近使用时，可能导致聚光透镜温度升高，焦距变化。如果长时间使用时一定要有良好的散热措施。 ▶这个聚光透镜不是消色透镜，没有校正色差。 ▶透镜的表面反射（4%）将造成约有20%的透过损失。 | ||||||||||||||||||
| 技术指标 |
|
