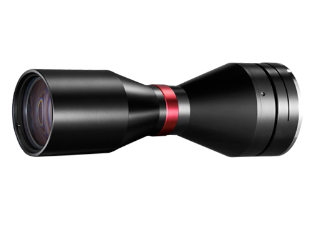

COOLENS视清 DTCM71M-36-M58-AL 双远心镜头(大靶面)
  • COOLENS视清 DTCM71M-36-M58-AL 双远心镜头(大靶面)

COOLENS视清 DTCM71M-36-M58-AL 双远心镜头(大靶面)

13249819590

COOLENS视清          DTCM71M-36-M58-AL       双远心镜头(大靶面)

基本参数

支持CCD尺寸(Φmm)

39

物方视场FOV(Φmm)

36

放大倍率β(x)

1.083

物方工作距WD(mm)

110±2

像方F/#

18.3

物方景深DOF(mm)

±0.65@F20

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

363±2

镜头总长(mm)

241.2

镜头接口

M58

净重(KG)

1.1

像方MTF30(lp/mm)

>43

视野范围（mmxmm）

CHR 70M (31.0x21.7)

28.6x20.0

结构图




MTF曲线


0755-83512170 手机/微信：13249819590  QQ：2577758288  邮箱:2577758288@qq.com
