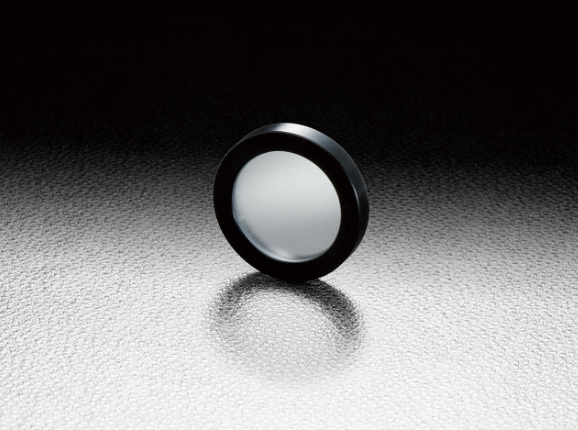

SIGMA 西格玛 MDFPC-52-60/10D 光束整形扩散板
- 元件表面加工为随机的微小透镜。而且，一个一个的透镜将光束呈椭圆状发散。因此，由于光束不会向无关方向散射或反射而引起大量的光量损失。
- 无论照射到元件面内的任何部位都会射出相同样式的椭圆，所以不需要象透镜那样的光轴调节。
- 通过旋转元件，可以改变椭圆的朝向。
更多信息| 目录编号 | W3103 |
|---|
| RoHS | 是 |
|---|
| CE | 否 |
|---|
| 资料下载 |
|
|---|
| 信息 | - 承接加工无框产品或非标准尺寸的产品。
- 也承接制造发散形状呈圆形分布的产品。
|
|---|
| 注意 | - 虽然也可用于激光，但一旦散射的光束将不再能聚光在1点上。
- 请不要使用酒精或蒸馏水以外的溶剂清洗。
- 元件表面很纤细，请不要用坚硬的物体推压或摩擦。元件的表面清洁，请使用浸过酒精的透镜清洁用纸。
- 由于可能引起元件的变形或熔融，请不要使用高输出激光或高能量的脉冲激光。
|
|---|
| 技术指标 | | 材质 | 聚碳酸酯 | | 元件厚度 | 约0.25 mm | | 适用波长 | 400～1100 nm | | 透过率 | 85～90% ( 但随扩散角而异 ) | | 角度公差 | ±15% ( 发散角＞10° )
±1.5° ( 发散角≦10° ) | | 折射率 | 1.586 | | 框外径 φD | φ52 mm | | 有效直径 φA | φ47 mm | | 椭圆扩散角 长轴×短轴 | 60×10° |
|
|---|
