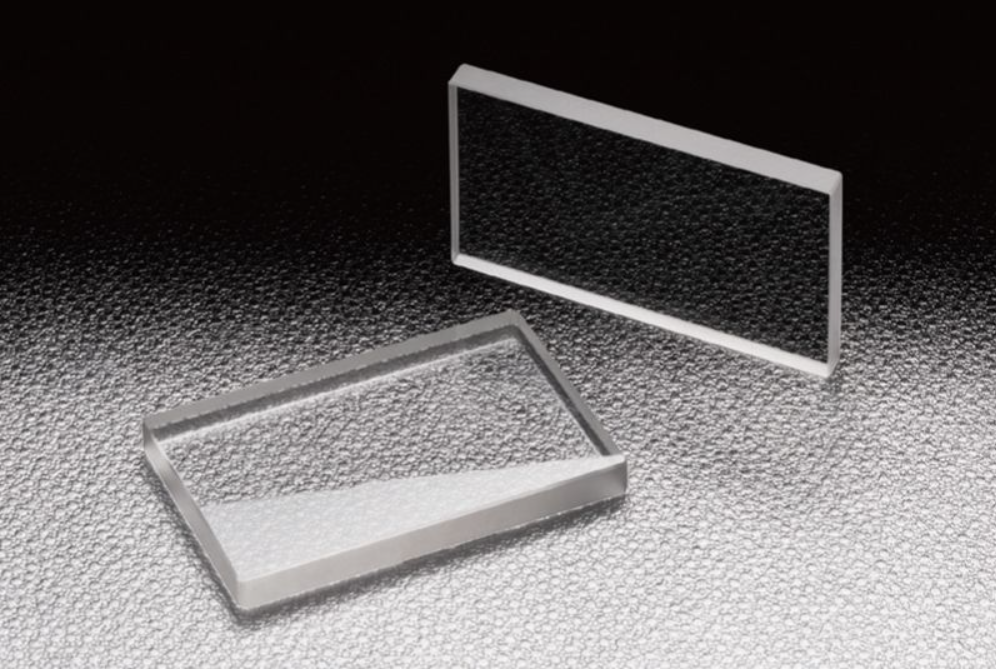

SIGMA 西格玛 BK7 / CLB-20100-130PM 平凸柱面透镜

有从可见光到近红外用的BK7材料的透镜，和可用于350nm以下紫外光的高激光损伤阈值的合成石英透镜这两种类型。
◦BK7材料的透镜中，备有可见光·近红外·红外三种类型的防反射膜的透镜。
◦光学系统中使用柱面透镜时，可以改变光束形状或照明光的纵横比。

目录编号W3063RoHS是CE否资料下载

图纸下载

信息▶承接制造产品目录之外的外径尺寸或焦距的产品。
▶也承接制造无镀膜透镜上蒸镀特定波长的防反射膜的产品。
▶也备有固定柱面透镜的柱面透镜支架（CHA）。
WEB参照/カタログコードW4022
▶「波长特性数据」（仅供参考，EXCEL档案格式）请参考【这里】。注意▶柱面平凸透镜有色差，焦距随波长变化。对应各不同波长的实际焦点距离，请参考技术数据中的『焦距随波长变化关系表』。
▶射入柱面平凸透镜的光线有方向性。请务必从凸面一侧射入平行光。否则球差会变大，聚光线条会变宽。
▶由于无镀膜透镜的正面和反面都存在反射损失，所以透过率为90%左右。技术指标

材质	BK7
设计波长	546.1nm
折射率	ne=1.519
镀膜	防反射膜(400～700nm)
激光损伤阈值(参考值)	防反射膜　4J/cm2 (脉冲宽10ns，重复频率20Hz)
防反射膜波长范围	400～700nm
透过率	＞平均99％
有效直径	外形尺寸90%的长方形内接圆或椭圆
表面质量	20−10
A×B	20×100mm
焦距 ｆ	130mm
边缘厚度 te	3.3mm
中心厚度 tc	4mm
后焦距 fb	127.4mm
曲率半径 r	67.47mm
