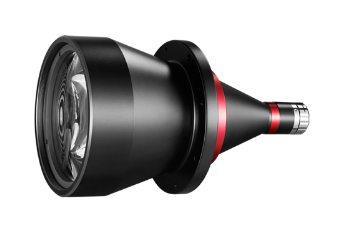

COOLENS视清 DTCM230-136-AL 双远心镜头(小靶面)

COOLENS视清       DTCM230-136-AL             双远心镜头(小靶面)

基本参数

支持CCD尺寸(Φmm)

11.4(2/3")

物方视场FOV(Φmm)

136

放大倍率β(x)

0.084

物方工作距WD(mm)

288±5

像方F/#

4.9

物方景深DOF(mm)

±62.4@F11

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

659±5

镜头总长(mm)

354.6

镜头接口

C

净重(KG)

4.3

像方MTF30(lp/mm)

>185

视野范围 (mmxmm)

1/1.8" EV76C570 (7.2x5.4)

85.7x64.3

1/1.7" IMX226 (7.5x5.6)

89.3x66.7

2/3" IMX250/264 (8.45x7.1)

100.6x84.5

结构图

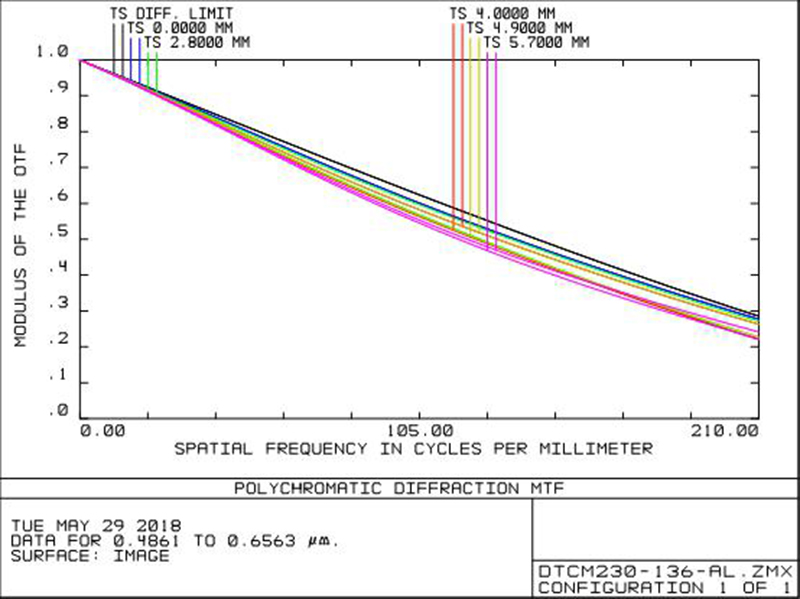

MTF曲线
