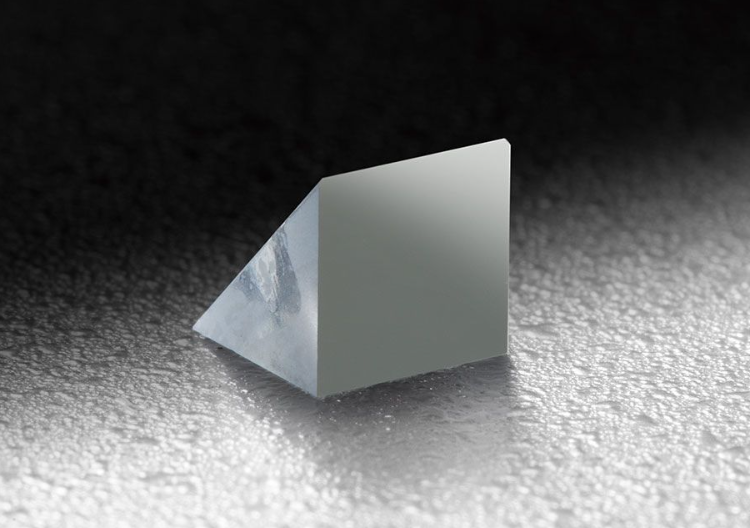

SIGMA 西格玛 KRPB4-10-550 刀口棱镜（有镀膜）
  • SIGMA 西格玛 KRPB4-10-550 刀口棱镜（有镀膜）

SIGMA 西格玛 KRPB4-10-550 刀口棱镜（有镀膜）

13249819590


SIGMA 西格玛        KRPB4-10-550        刀口棱镜（有镀膜）


更多信息
目录编号W3125
RoHS是
CE
资料下载



图纸下载



信息
  • 也承接制造非产品目录尺寸的产品。
注意
  • 直角棱线部的刀口非常容易破损，千万不能和其他物品碰撞。
  • 刀口部不能使用镜头纸等擦拭。如果发现有异物附着，请用气囊吹。
  • 实测的尺寸A包含了倒角部分，所以会比样本值稍小。尺寸公差由斜面和两个底面所成三角形而定。
  • 臨临界角的反射面的反射率几乎是100%，但是入射和出射两面加起来会有8%左右的损失。
  • 在没镀膜斜面上有指纹或其他脏物的话，入射角即使大于临界角，也可能不发生全反射。没镀膜的斜面不能接触任何东西。
技术指标
材质BK7(折射率 nd=1.517)
棱线处理直角棱部:刀口(无倒角)
其它棱线:C倒角
镀膜挟直角的2面:Al+MgF2(保护膜)
斜面:无镀膜
激光损伤阈值(参考值)0.25J/cm2(脉冲宽10ns,重复频率20Hz)
有效范围90%边长的内接圆或椭圆
A＝B10mm
基材面型精度λ/4
角度精度(90°)±1′
角度精度(45°)±1′
表面质量40−20




0755-83512170 手机/微信：13249819590  QQ：2577758288  邮箱:2577758288@qq.com
