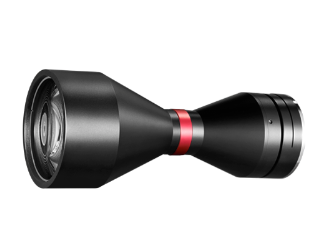

COOLENS视清 DTCM210-72-M58-AL 双远心镜头(大靶面)

COOLENS视清        DTCM210-72-M58-AL        双远心镜头(大靶面)

基本参数

支持CCD尺寸(Φmm)

33(2")

物方视场FOV(Φmm)

72

放大倍率β(x)

0.458

物方工作距WD(mm)

178±3

像方F/#

9.7

物方景深DOF(mm)

±3.8@F20

像方畸变(% max)

<0.1

物方远心度(° max)

<0.1

物像距I/O(mm)

469±3

镜头总长(mm)

279.0

镜头接口

M58

净重(KG)

1.6

像方MTF30(lp/mm)

>90

视野范围（mmxmm）

2" DALSA 12M(24.58x18.43)

53.7x40.2

2" PYTHON 25K(23.04x23.04)

50.3x50.3

结构图

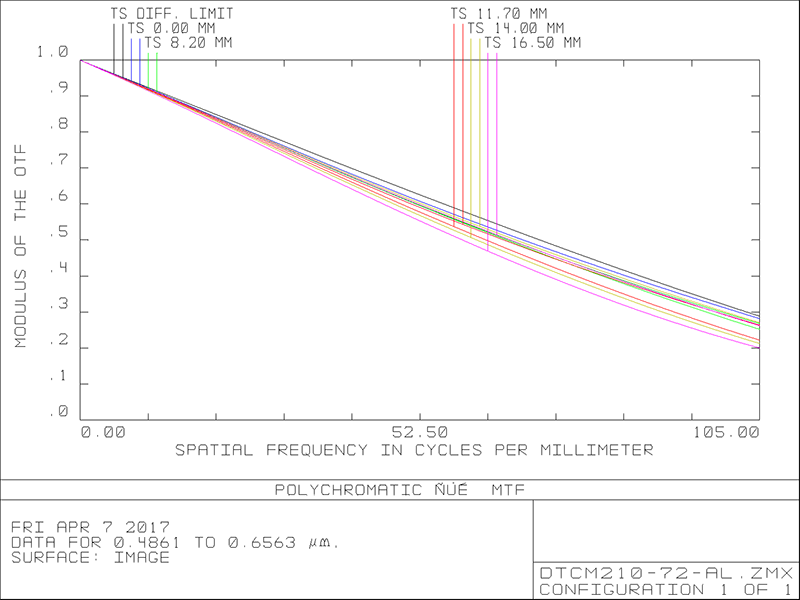

MTF曲线
