HAMAMATSU滨松 L10706 VUV 光源单元
详细参数
| 参数 | 描述 | 单位 | ||
|---|---|---|---|---|
| 窗材 | MgF2 | － | ||
| 光谱分布 | 115 至 400 | nm | ||
| 预热时间 | 25 ±5 | s | ||
| 光输出稳定性 | 波动 (p-p) | 最大值 | 0.05 | % |
| 偏差 | 最大值 | ±0.3 | %/h | |
| 保证光源寿命 (*1) | 1000 | h | ||
| 替换光源 | L10706D | － | ||
| 真空法兰 | IDF70 | － | ||
| 密封方法 | 铜垫圈 | － | ||
| 泄漏量 | 1 x 10-10 Pa m3/s (*2) | － | ||
| 输入电压（交流） | 100 V 至 240 V，单相 50 Hz / 60 Hz (*3) | － | ||
| 功耗 | 最大值 | 200 | VA | |
| 光源单元冷却方法 | 高压空气强制风冷 (*4) | － | ||
| 工作温度范围 | +10 至 +35 | ℃ | ||
| 储存温度范围 | -10 至 +60 | ℃ | ||
| 工作湿度范围 | 低于 80%（无冷凝） | － | ||
| 储存湿度范围 | 低于 80%（无冷凝） | － | ||
| 外部控制 | 照射控制、照射信号、各种报错信号 | － | ||
*1：寿命终止定义为 230 nm 的光输出低于其初始值的 50%，或光输出波动超过最大规格值。
请注意，光输出衰减在很大程度上取决于真空设备的状况。
*2：使用氦气泄漏探测器测量的结果。
*3：L10706（电源单元）上的直流插孔输入应为 12 V DC（10.8 V 至 13.2 V DC 且小于 17 W）。
*4：使用高压管，以每分钟 20 至 30 升的流速供应压缩空气。
特性
中和性能（典型值）

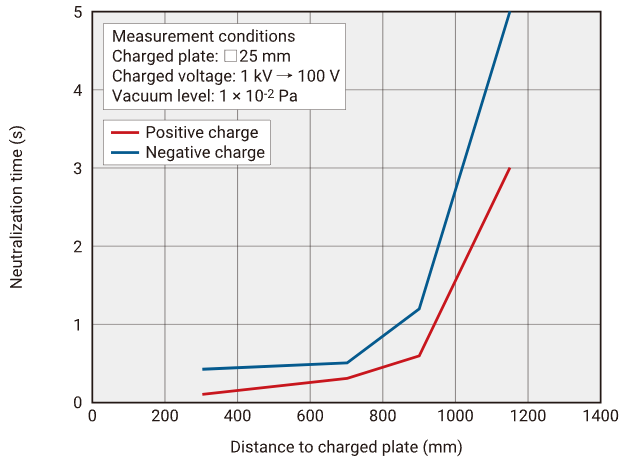

中和时间与距离

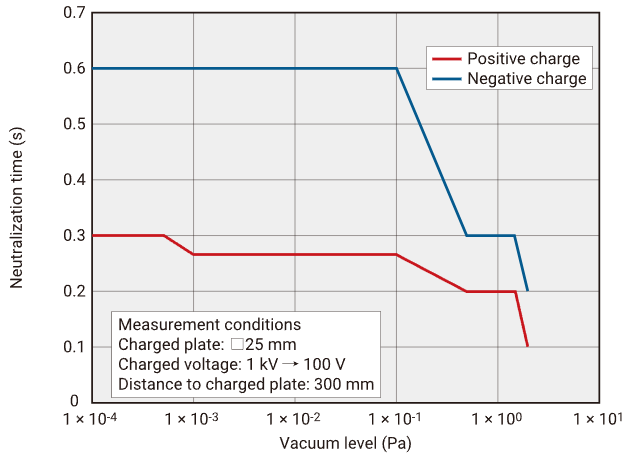

中和时间与真空度

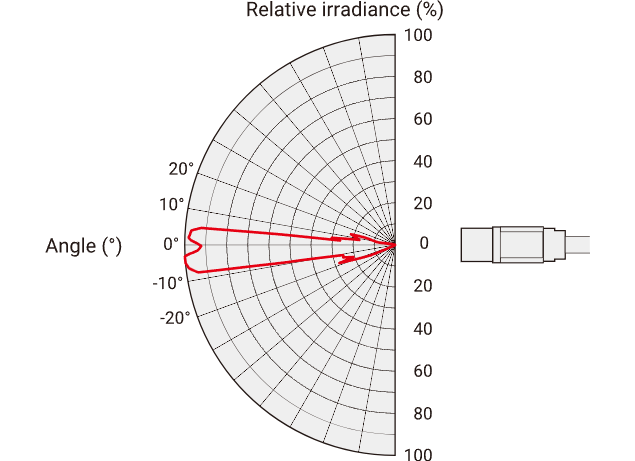

指向性（光分布）（典型值）

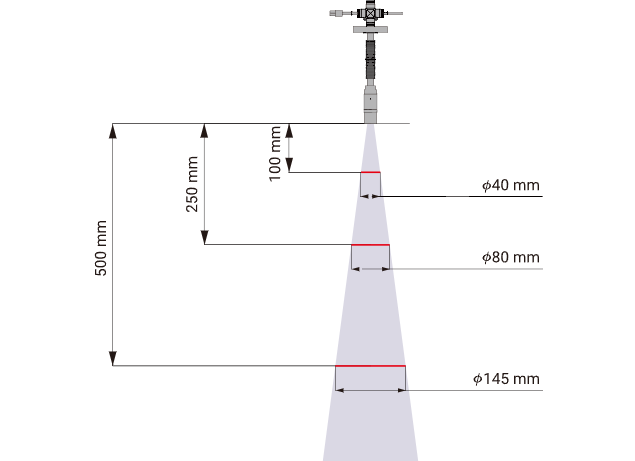

光辐照范围（典型值）
安装示例
外形尺寸图（单位：mm）

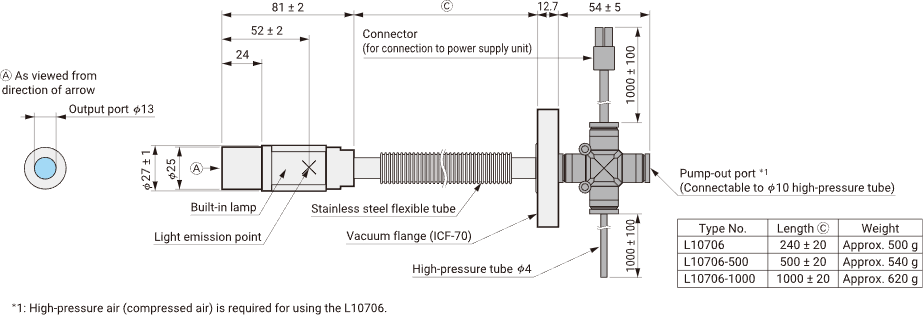

光源单元

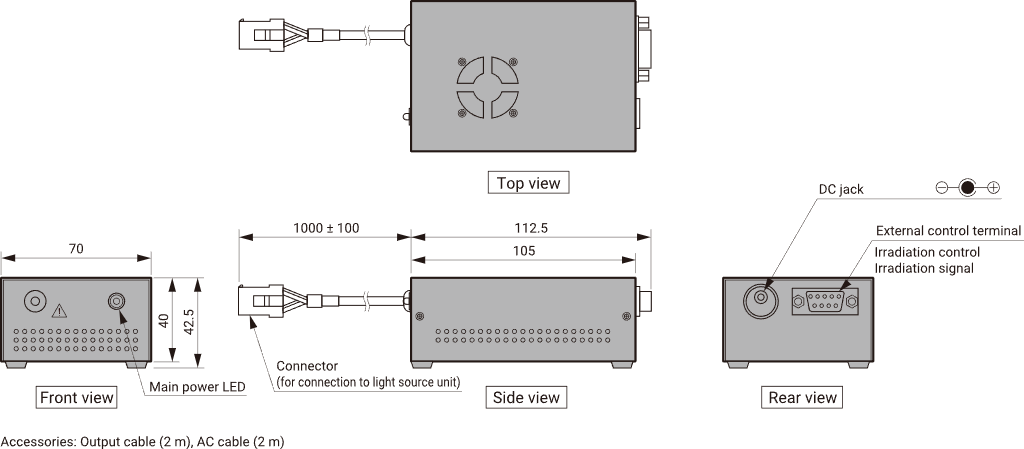

电源单元（重量：约 120 g）
