COGNEX 康耐视 IS3805C 图像传感器
| 图像传感器 | IS3801M | IS3801C | IS3803M | IS3803C | IS3805M | IS3805C |
|---|---|---|---|---|---|---|
| In-Sight 3800 系列规格 | ||||||
| 位深 | 8 位单色 | 24 位彩色 | 8 位单色 | 24 位彩色 | 8 位单色 | 24 位彩色 |
| 每秒帧数（最大，全分辨率） | 125 fps | 52 fps | 47 fps | 30 fps | 32 fps | 21 fps |
| 传感器类型 | 1/2.3 英寸 CMOS，全局快门 | 1/1.8 英寸 CMOS，全局快门 | 2/3 英寸 CMOS，全局快门 | |||
| 传感器属性 | 6.3 mm 对角线 3.45 x 3.45 μm 正方形像素 | 8.9 mm 对角线 3.45 x 3.45 μm 正方形像素 | 11.1 mm 对角线 3.45 x 3.45 μm 正方形像素 | |||
| 最大图像分辨率（像素） | 1440 x 1080 | 2048 x 1536 | 2448 x 2048 | |||
| 电子快门速度 | 19.5 μs 至 200,000 μs | 25.1 μs 至 200,000 μs | 19.1 μs 至 200,000 μs | |||
| 图像传感器 | IS3808M | IS3808C | IS3812M | IS3812C | IS3816M | IS3816C |
| 位深 | 8 位单色 | 24 位彩色 | 8 位单色 | 24 位彩色 | 8 位单色 | 24 位彩色 |
| 每秒帧数（最大，全分辨率） | 24 | 12 | 22 | 11 | 18 | 8 |
| 传感器类型 | 2/3 英寸 CMOS传感器，全局快门 | 1/1.1 英寸 CMOS，全局快门 | 1.1 英寸 CMOS，全局快门 | |||
| 传感器属性 | 11.1 mm 对角线， 2.74 x 2.74 μm 方形像素 | 14.0 mm 对角线， 2.74 x 2.74 μm 方形像素 | 16.8 mm 对角线， 2.74 x 2.74 μm 方形像素 | |||
| 最大图像分辨率（像素） | 2840 x 2840 | 4096 x 3000 | 5320 x 3032 | |||
| 电子快门速度 | 22 μs 至 200,000 μs | 22 μs 至 200,000 μs | 29.1 μs 至 200,000 μs | |||
| 视觉系统 | ||||||
| 内存 | 4 GB | |||||
| 镜头类型 | C 接口，康耐视自动对焦高速液态镜头，或康耐视手动对焦镜头（与多色火炬照明配件一起使用）。 | |||||
| 触发器 | 1 路光学隔离，采集触发器输入。 | |||||
| 离散输入 | 1 路光学隔离，采集触发器输入。 连接到散线电缆时最多 3 个通用输入。 | |||||
| 离散输出 | 连接到散线电缆时最多 4 个高速输出。 | |||||
| 状态 LED | 合格/不合格 LED 灯和观测指示灯环、网络 LED 灯和错误 LED 灯。 | |||||
| 高速液态镜头使用寿命 | 对焦周期数：1800 M 循环 | |||||
| 任务/程序存储器 | 7.2 GB 非依电性闪存；无限量远程网络设备存储。 | |||||
| 图像处理存储器 | 512 MB SDRAM | |||||
| 网络通信 | 2 个以太网端口，10/100/1000 BaseT 带自动 MDIX。IEEE 802.3 TCP/IP 协议。 1 个 USB-C 端口（支持直接连接至 PC 上的 In-Sight 视觉套件，不支持工厂车间通信协议） 支持 DHCP、静态和链路本地 IP 地址配置。一个端口支持 TSN 网络。 | |||||
| 通信协议 | TCP/IP，PROFINET，EtherNet/IP，SLMP，ModbusTCP，(S)FTP，RS-232C | |||||
| 耗电量 | 24 V DC ± 10%，最大 2.0 A。 | |||||
| 功率输出 | 24 V DC，外置灯最大 1.0 A。 | |||||
| 材料 | 压铸锌外壳。 | |||||
| 完成 | 喷漆。 | |||||
| 安装 | 四个 M3 螺纹安装孔。有关支持的接口配件，请参阅附件。 图案：38.5 × 58.5 mm（1.52 × 2.60 英寸） | |||||
| 重量 | In-Sight 3800（不带配件）：570 g (20.10 oz)。 带 45 mm 塑料 C 接口盖 (COV-380-CMNT-45)：625 g (22.0 oz.) - 不含镜头。 带 60 mm 塑料 C 接口盖 (COV-380-CMNT-60)：635 g (22.4 oz.) - 不含镜头。 带 75 mm 塑料 C 接口盖 (COV-380-CMNT-75)：650 g (22.9 oz.) - 不含镜头。 带多色火炬光源、高速液态镜头 (16 mm) 和标准前盖：840 g (29.6 oz.)。 带多色火炬光源、高速液态镜头 (16 mm) 和穹顶光配件：970 g (34.2 oz)。 带红色 Torch-HR 光源，高速液态镜头 (25mm)：2935 g (103.5 oz.) 带白色 Torch-HR 光源，高速液态镜头 (25mm)：2980 g (105.1 oz.) | |||||
| 周围/环境温度 | 0°C 至 40°C（32°F 至 104°F） | |||||
| 储存温度 | -20°C 至 80°C（-4°F 至 176°F） | |||||
| 湿度 | < 95%，无冷凝 | |||||
| 防护等级 | IP67，已正确安装所有电缆（或已安装提供的连接器插头）、IP67 级盖板或多色火炬配件。 | |||||
| 包装防震规格 （非设备本身） | IEC 60068-2-27：18 次冲击（每个（X、Y、Z）轴的每个极性 3 次冲击）80 Gs（11 ms 时为 800 m/s2，半正弦），带有电缆或电缆插头，并带有 150 克或更轻的镜头。 | |||||
| 振动 | IEC 60068-2-6：在三个主轴中的每一个轴上，在 10 Gs（100 m/s2 / 15 mm 时为 10 至 500 Hz）下进行 2 小时的振动测试，带有电缆或电缆插头，并带有 150 克或更轻的镜头。 | |||||
| 法规/符合性 | CE、FCC、KCC、TÜV SÜD NRTL、EU RoHS、中国 RoHS | |||||

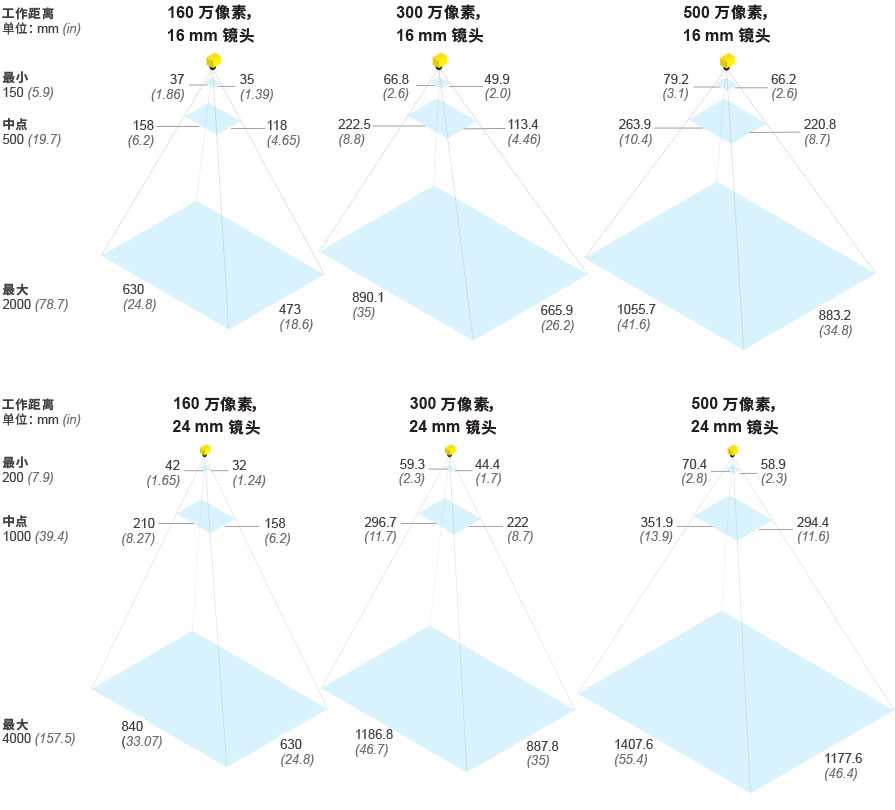

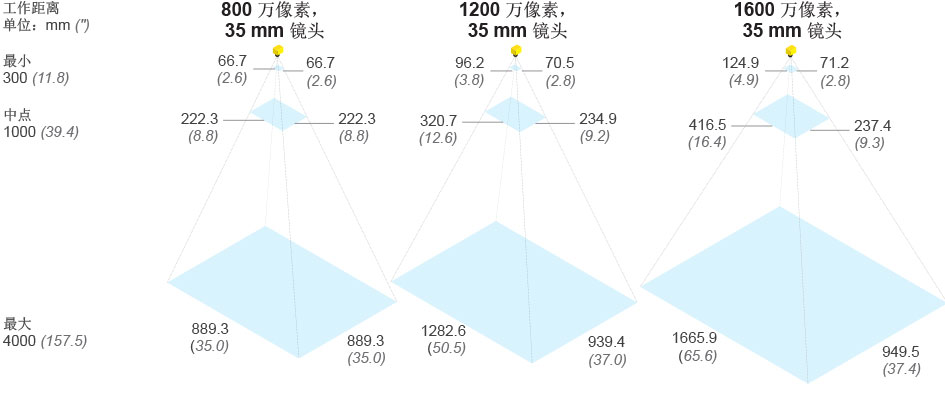

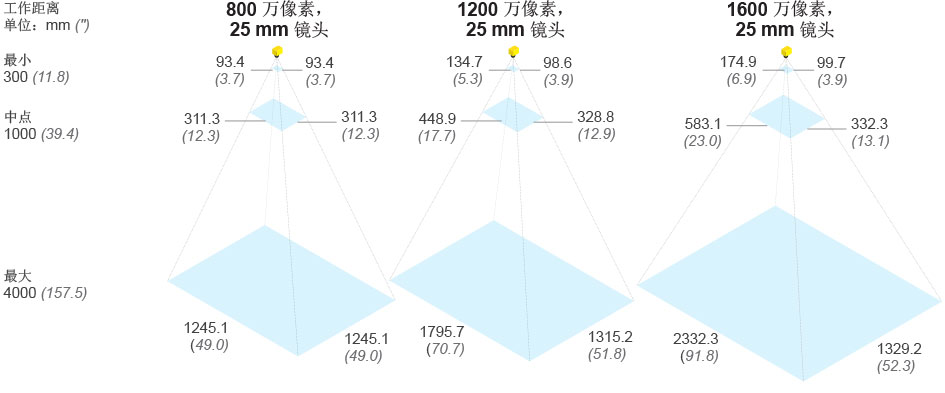

注释：上述视场图基于高速液态镜头的最近和最远对焦距离。如果将高速液态镜头与多色火炬光源附件配合使用，则系统在光强度/均匀性方面于 150mm–500 mm 的距离内表现最佳。
